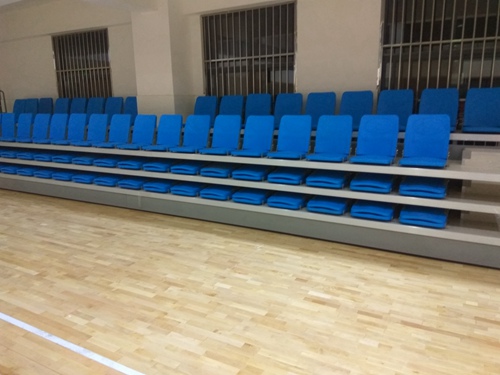

活动看台前置翻板座椅
翻板座椅,其特征在于:座板部件包括:弹簧护套13安在弹簧12上,弹簧衬套11插入弹簧内,弹簧、弹簧衬套11装入焊有止动盘3的座轴筒4和衬套14,并插入中空吹塑座椅座板2内,座板金属托片组件5、15和尼龙垫片9套入座轴筒4内;上述座板部件插在中支撑18的U形槽30内,有螺栓20、固定块23、止动块19。背板1插入支撑U形槽33中。当座板(2)受到人体所施加的重力作用时,座板(2)以座轴筒(4)为中心旋转,座板(2)上的托片拨叉(35)拨动弹簧(12)使弹簧(12)发生弹性变形,人体离开时,弹簧(12)恢复变形,使用座板自动翻转机构,减少了座椅水平面占地面积,使观众进出更加自如。
活动看台性能简介
本公司生产的看台具有豪华美观,操作方便,安全可靠,噪音小等特点。
1、看台支架采用优质碳素钢板冷拉成型,能够增加材料的强度和韧性,改善材料的机械性能,增强结构的稳定性。因看台的尺寸多样,所以追中的尺寸由实际场地的大小决定,一般看台层宽800mm~850mm,层高300mm~3500mm。
看台完全覆盖,特别是两边用3mm厚的钢板覆盖,表面连接和喷漆完全光滑,最终的效果表面是一个整体。
看台背面用蜂窝状铝板排列,并且用底部柜台板。完成后的铝板保留"镜面"磨光一样的效果。
2、推车和承重轮:推车包括一根100×50×2.5的柱子、130×50×2.5的脚,配备包含一个带反摩擦轴承部件的反弯曲系统。承重轮采用宽轮,大脚底轮采用外包高强度聚氨酯,既有足够的承载强度,又有适当的弹性,内层采用双滚珠轴承,中间为尼龙层,再覆以高韧性耐磨聚氨酯层,能承受重载且转动灵活、摩擦小,不伤木地板,且看台轮子分布为多排式,每排为参差式,可减轻看台对木地板的受力,延长木地板使用寿命。
3、承重大梁:承重大梁尺寸口50×40×2.5、100×50×2.5,被安装在最大中心距离约70cm处,焊在主梁和副梁之间。采用抗足够承载力的冷轧钢板,经折边后再喷塑,使其既具有良好的耐腐蚀性能,又具有平滑光洁的外表面。副梁尺寸50×35×2,作为所有木支撑臂以及行走表面的结束元件。支撑构架之间的支撑臂,应用于主梁,消除滑动摩擦,通过机械面作用润滑滚筒及钉子。
4、旋紧吊带:该系统通过对角支撑锚在推车立柱基础上,靠近后梁的中心位置,对角支撑每排成双排列,由40×25×2.5mm封闭部分构成,底部的水平元件尺寸与对角支撑相对,连接支柱和推车底部,固定在支撑件的顶部。
5、活动台阶活动台阶龙骨采用优质碳素钢型材焊接成支撑,每层设一个箱形踏步,并设排号标牌。面层采用18mm高强度贴面层压板(17mm层压板+1mm三聚氢氨板)铝合金装饰型材包边,使踏板既有高强度又有美观的外表面,且表面具有防火功能,可承受如烟蒂等明火。面层通过铆钉与看台辅支架固定,保证活动台阶高强度及结构稳定性。
6、装饰型材看台台面用特制铝钛合金包边,并附有特制防滑线条,增加型材的强度,防止观众走动时滑倒。面层采用18mm高强度贴面层压板(17mm层压板+1mm三聚氢氨板)铝合金装饰型材包边,看台床架前沿采用特制的铝钛合金型材,增加承受强度。同时前沿镶嵌防滑耐磨的橡塑胶条,使之不会脱落,且有保护铝钛合金条和防止观众滑倒的作用,既美观又实用。
7、同步机构由双层导向轴承和侧滚轮等组成,保证在伸缩时,看台作平衡的直线运动,减轻看台摩擦力。通过自锁紧机构,保证看台面层依次伸缩,同步。
8、栏杆栏杆为钢制材料(亚光)制作,正、侧面栏杆采用固定式,即活动看台在伸缩过程中无须插拔,为整体连接。护栏承受水平力顶端为65kg/m;护栏中间为135kg/m。
9、座椅软包翻板式座椅,看台座椅采用整排翻转方式。椅座、椅背局部覆软包材料,采用高回弹实心海绵、覆耐磨阻燃亚麻布料。每个座椅有明显的座位号。座椅整体设计按照人体工程学原理设计,经模具吹塑成型,具有美观舒适、安全、耐用,便于安装维护和管理等优点。
10、座椅弹性机构采用优质碳素钢板冲压、焊接,通过弹簧运动保证机构,运动安全可靠,使看台座椅整排翻起及倒下轻便灵活、省力,以减轻操作人员的工作强度。座椅翻放可采用脚踏驱动或电动整体翻放两种形式。翻放装置有重力平衡,使座椅翻放轻便,脚踏装置不外露,行人行走无碍。
11、锁紧及处理系统锁紧系统在柱子脚位置使用设备,设计成防止推车移动,自动锁住和通过松开设备控制板看台伸缩系统是自动的。
12、马达马达通过一系列传动机构实现自动缩回及驱动轴,包括支撑,特制橡胶无标记轮,控制面板,表面按钮带和一套使用灯光和蜂鸣器的移动报警系统。在每部分所有的马达实现伸缩独立的模块,装备特别的编码来确保模块间绝对平行,每个编码通过计算机系统控制。
电源配置:380V15-40A
13、驱动机构采用电动控制式,具备红外线遥控及有线手控两项功能。采用进口三相减速电动机,电机功率550~1100W(根据看台设计),电压380V,具有减速比大、效率高、噪音低、故障少,寿命长等特点。安装有防跑偏装置,保证活动看台伸缩时轻松自如,不会产生跑偏等现象。伸缩机构动作灵活,工作噪声小,且绝对不划伤地板。
14、伸缩机构看台采用电动驱动或手动驱动。床架伸缩采用电动自动走系统,支撑大脚装有机械反馈式同步机构,保证多张活动看台能同步伸缩,动作整齐划一,其非定向跑偏≤10mm,伸缩到位自动停止。活动座椅每层前后都要装安全装置,保证伸缩座椅在伸缩过程中能按序伸缩;活动座椅操作系统一次伸缩到位,也可根据场地或实际使用伸缩几排或数排使用。
15、看台强度看台构架强度:每座静载≥200kg;床架耐冲击强度:每座静载≥200kg。每层中间加载≥80kg、300mm高度冲击不变形。在动荷载作用下整体结构稳定,承载面不变形。
16、喷塑所有构成伸缩看台的金属部件进行酸洗。之后在60度温度下进行磷化处理,确保表面有防腐蚀保护效果,最后一道喷塑程序是通过静电作用将粉末涂料氧化喷塑,约在190度下进行20分钟。颜色有项目经理决定,所有螺丝和螺母均为标准件。
